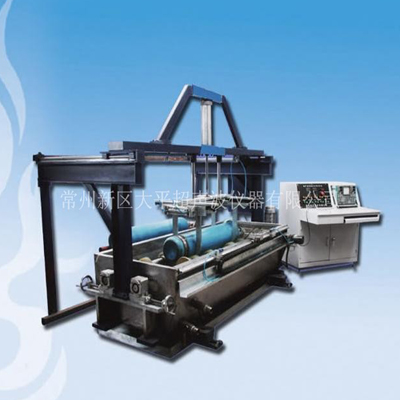

CUT-2010Q I型超聲波鋼瓶自動探傷設備

產品型號:CUT-2010Q I

一、CUT-2010Q I型超聲波鋼瓶自動探傷設備概述:根據鋼瓶超聲波探傷技術要求高,規格品種多的特點,我公司專門開發設計了可調式氣瓶探傷專用設備。經測試工作狀況穩定,探傷靈敏度高,檢測效果好,同目前國內現有的氣瓶探傷設備相比具有獨特的優點。二、CUT-2010Q I型超聲波鋼瓶自動探傷設備工作原理:超聲波探傷原理是利用超聲波經水耦合進入氣瓶后,沿瓶壁傳播,當瓶壁中有夾雜、裂紋等缺陷會引起超聲波反射,超聲儀器...
立即咨詢

一、CUT-2010Q I型超聲波鋼瓶自動探傷設備概述:

 根據鋼瓶超聲波探傷技術要求高,規格品種多的特點,我公司專門開發設計了可調式氣瓶探傷專用設備。經測試工作狀況穩定,探傷靈敏度高,檢測效果好,同目前國內現有的氣瓶探傷設備相比具有獨特的優點。



二、CUT-2010Q I型超聲波鋼瓶自動探傷設備工作原理:

超聲波探傷原理是利用超聲波經水耦合進入氣瓶后,沿瓶壁傳播,當瓶壁中有夾雜、裂紋等缺陷會引起超聲波反射,超聲儀器將超聲波反射信號經放大處理后實時報警,實現缺陷的自動探傷。



三、CUT-2010Q I型超聲波鋼瓶自動探傷工藝流程:

1、無縫鋼瓶送到超聲波探傷設定的工作位置。

2、氣動壓緊滾輪在超聲探傷工位上部壓緊無縫鋼瓶。

3、電機驅動滾軸帶動無縫鋼瓶旋轉。

4、超聲波探頭液浸機械跟蹤系統自動跟蹤,驅動滾軸轉動帶動氣瓶旋轉前進,探傷機自動探傷,檢出內壁傷、外壁傷,縱向傷從左右兩個方向進行檢測,橫向傷從前后兩個方向同時進行檢測,測厚探頭檢出鋼瓶的厚度。

5、發現缺陷,探傷儀自動聲光報警,并在屏幕上顯示、標定位置、信號儲存。

6、瓶管旋轉經過探頭液浸機械跟蹤水箱技術繼續傳輸到下料傳輸帶。根據瓶罐的好壞進行分選。



四、CUT-2010Q I型超聲波鋼瓶自動探傷設備系統技術指標:

1、適用工件:無逢鋼瓶

2、瓶體長度:4001200mm

3、瓶體直徑;φ104180mm

4、瓶體壁厚;2.45mm

5、檢測速度:2/分鐘(瓶體長度2000㎜時);

6、表面狀態:經拋丸處理,無氧化皮;

7、執行標準:JB4730-2005(Ι級),GB/T5777-96C5級);

8、探傷靈敏度:人工傷深為壁厚的5%,有效長為30mm

9、管端不可探測區:≤100㎜;

10、數據存儲:存儲10000只氣瓶數據(日期、序號、鋼種、規格、有無缺陷及缺陷位置等),自動生成探傷報告及統計報表,可以回放數據或打印報告;

11、電源:~380V/30KVA、~220V/5KVA、電壓波動±10%

12、氣源:用量1000L/min,壓力0.4-0.7Mpa

13、探傷水源:采用工業自來水循環利用;
