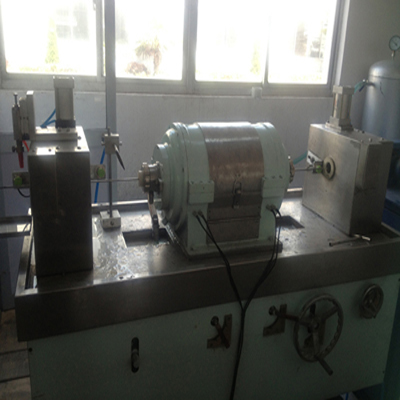

CUT-2010AⅡ型系列鋼管超聲波探傷設備

產品型號:CUT-2010AⅡ型 Ф6mm-25mm

一、CUT-2010AⅡ型鋼管超聲波探傷設備特點:1、CUT-2010AⅡ型鋼管超聲波探傷設備適用于各類不銹鋼管、鍋爐管、精密軸承管用管及其它用途鋼管的超聲波檢測。2、CUT-2010AⅡ型鋼管超聲波探傷設備采用鋼管直線前進、探頭相對鋼管作周向高速旋轉、超聲波經水耦合進入鋼管后,沿管壁傳播,當管壁中有裂紋會引起超聲反射,超聲儀器將超聲反射信號經放大信號處理以后實時報警,實現缺陷自動檢測。3、CUT-2010AⅡ型鋼管超聲...
立即咨詢

一、CUT-2010AⅡ型鋼管超聲波探傷設備特點:


1、CUT-2010AⅡ型鋼管超聲波探傷設備適用于各類不銹鋼管、鍋爐管、精密軸承管用管及其它用途鋼管的超聲波檢測

2、CUT-2010AⅡ型鋼管超聲波探傷設備采用鋼管直線前進、探頭相對鋼管作周向高速旋轉、超聲波經水耦合進入鋼管后,沿管壁傳播,當管壁中有裂紋會引起超聲反射,超聲儀器將超聲反射信號經放大信號處理以后實時報警,實現缺陷自動檢測。

3、CUT-2010AⅡ型鋼管超聲波探傷設備采用全數字式變頻調速器,使鋼管檢測速度進行無級調速。


二、CUT-2010AⅡ型鋼管超聲波探傷設備組成及功能:


1、探傷主機:

 (1)檢測探頭采用三維球形調節調試探頭方便、靈活。

 (2)探頭電信號耦合采用碳刷耦合。

 (3)采用局部液浸,水箱與探頭同步旋轉,不易產生氣泡。

 (4)探頭主機裝置能整體升降,使鋼管探傷的中心線不變。

2、鋼管壓送裝置:

采用高精度自動三定心驅動裝置,能將檢測鋼管勻速、穩定、同心送入送出探傷主機,確保探傷可靠性。

3、上下料架:

(1)上料架堆放被檢測鋼管,根據檢測鋼管直徑大小調節上料間隙,使鋼管上料實現自動化。

 (2)下料架對檢測合格品和不合格品分別堆放。

4、前后輥道及自動打標裝置:

 (1)前后輥道功能是穩定地將鋼管輸入輸出探傷主機。

 (2)對探傷中發現的缺陷進行自動打標。

5、操作臺:

  操作臺是整個超聲波探傷設備的控制中心,協調控制整套設備的工作。

6、聲波探傷儀器:

  六通道超聲波探傷儀,能滿足自動探傷要求。



三、CUT-2010AⅡ型鋼管超聲波探傷設備的主要技術指標:


1、檢測范圍:

  外徑: Ф16-Ф92mm、Ф16-Ф18mm之間不做考核

  壁厚: 1.5-12mm(壁厚/外徑≤0.2)

  長度: 3m-12m

2、檢測速度:       15-20米/分(無級調速)

3、檢測靈敏度:       符合GB/T 5777-96、航空C5級(深10絲長10mm)

4、周向靈敏度差:       ≤4dB

5、內外壁缺陷靈敏度差: ≤4dB

6、信噪比:       ≥8dB(供需雙方共同完成)

7、誤報率:       ≤3%

8、漏報率:       ≤1.5%

9、管端盲區:      ≤200mm

10、穩定性:      工作二小時后波動≤2dB

11、缺陷標記誤差:   ±30mm

12、自動上料、自動下料、自動分選



四、CUT-2010AⅡ型鋼管超聲波探傷設備技術資料:


1、設備平面布置圖

2、設備基礎圖

3、設備操作說明書

4、設備電器原理圖

5、水、電、氣預埋管道圖

6、儀器使用說明書
